Hej tam! Jako dostawca zaworów kulowych często jestem pytany o różnice między zaworami kulowymi a zaworami kulowymi. Jest to dość częste pytanie w branży i ważne jest, aby zrozumieć te różnice, jeśli działasz na rynku zaworów. Więc zanurkujmy od razu i rozbijmy to.
Struktura i projekt
Na początek porozmawiajmy o strukturze. Zawór kulowy ma wewnątrz kulisty dysk, który jest kulą. Ta kula ma otwór lub port w środku. Gdy zawór jest otwarty, króciec ustawia się w jednej linii z rurą, umożliwiając łatwy przepływ cieczy lub gazu. Po obróceniu uchwytu o ćwierć obrotu (90 stopni) kula obraca się, a solidna część kuli blokuje przepływ, zamykając zawór. To prosta i wydajna konstrukcja.
Z drugiej strony zawór kulowy ma bardziej złożoną konstrukcję. Posiada ruchomy element w kształcie krążka oraz nieruchome gniazdo pierścieniowe w kulistym korpusie. Dysk porusza się w górę i w dół, aby kontrolować przepływ. Gdy dysk zostanie podniesiony z gniazda, może przez niego przepłynąć płyn. Aby zamknąć zawór, dysk dociska się do gniazda. Ten ruch w górę i w dół nadaje mu nazwę „zawór kulowy”.
Kontrola przepływu
Jeśli chodzi o kontrolę przepływu, zawory kulowe doskonale nadają się do zastosowań typu włącz-wyłącz. Mogą szybko otworzyć lub zamknąć przepływ za pomocą zaledwie ćwierć obrotu uchwytu. Dzięki temu idealnie nadają się do sytuacji, w których konieczne jest szybkie uruchomienie lub zatrzymanie przepływu, np. w systemach awaryjnego odcinania. Na przykład w rurociągu, w którym konieczne jest natychmiastowe odcięcie przepływu niebezpiecznej substancji chemicznej, zawór kulowy może wykonać to zadanie w mgnieniu oka.
Zawory kulowe są jednak lepsze do dławienia lub regulacji przepływu. Konstrukcja pozwala na bardziej precyzyjną kontrolę natężenia przepływu. Można dostosować położenie dysku, aby wpuścić odpowiednią ilość płynu lub gazu. Jest to przydatne w zastosowaniach takich jak systemy grzewcze, gdzie trzeba kontrolować ilość gorącej wody przepływającej przez rury, aby utrzymać określoną temperaturę.
Spadek ciśnienia
Spadek ciśnienia jest kolejnym ważnym czynnikiem. Zawory kulowe mają zazwyczaj niższy spadek ciśnienia w porównaniu do zaworów kulowych. Ponieważ otwór w zaworze kulowym ma ten sam rozmiar co rura, gdy zawór jest otwarty, przepływ nie powoduje dużego oporu. Oznacza to, że płyn lub gaz może przepływać przy mniejszych stratach energii.
W zaworze kulowym przepływ musi zmieniać kierunek, gdy przechodzi przez zawór. Ruch dysku w górę i w dół również powoduje większy opór. W rezultacie następuje większy spadek ciśnienia, co może wymagać więcej energii do przepchnięcia płynu lub gazu przez system.
Wydajność uszczelniania
Zawory kulowe zapewniają doskonałe właściwości uszczelniające. Gdy zawór jest zamknięty, kula ściśle przylega do gniazd, zapobiegając wyciekom. Dzięki temu nadają się do zastosowań, w których szczelność uszczelnienia ma kluczowe znaczenie, np. w systemach wysokociśnieniowych lub wysokotemperaturowych.
Zawory kulowe mają również dobre właściwości uszczelniające, ale w niektórych przypadkach mogą nie być tak skuteczne jak zawory kulowe. Uszczelnienie zaworu kulowego zależy od prawidłowego ustawienia i kontaktu dysku z gniazdem. Z biegiem czasu zużycie może mieć wpływ na skuteczność uszczelnienia.
Koszt
Koszt jest zawsze brany pod uwagę. Ogólnie rzecz biorąc, zawory kulowe są bardziej opłacalne, szczególnie w przypadku większych rozmiarów. Ich prosta konstrukcja oznacza, że są łatwiejsze i tańsze w produkcji. Ponadto, ponieważ mają mniej ruchomych części, istnieje mniejsze ryzyko awarii mechanicznej, co w dłuższej perspektywie może zaoszczędzić na kosztach konserwacji.
Zawory kulowe, ze względu na bardziej złożoną konstrukcję, są zwykle droższe. Proces produkcyjny jest bardziej złożony i mogą wymagać większej konserwacji ze względu na ruchomy dysk i gniazdo.
Aplikacje
Porozmawiajmy o tym, gdzie możesz zobaczyć te zawory w akcji. Zawory kulowe są powszechnie stosowane w branżach takich jak ropa i gaz, przetwórstwo chemiczne i uzdatnianie wody. Na przykład w rafinerii ropy naftowej zawory kulowe można zastosować do kontrolowania przepływu ropy naftowej lub produktów rafinowanych w rurociągach. Możesz sprawdzić naszeSystem grzewczy z gwintem zewnętrznym o równej średnicy, mosiężny kątowy zawór kulowyco doskonale sprawdza się w niektórych zastosowaniach przemysłowych.

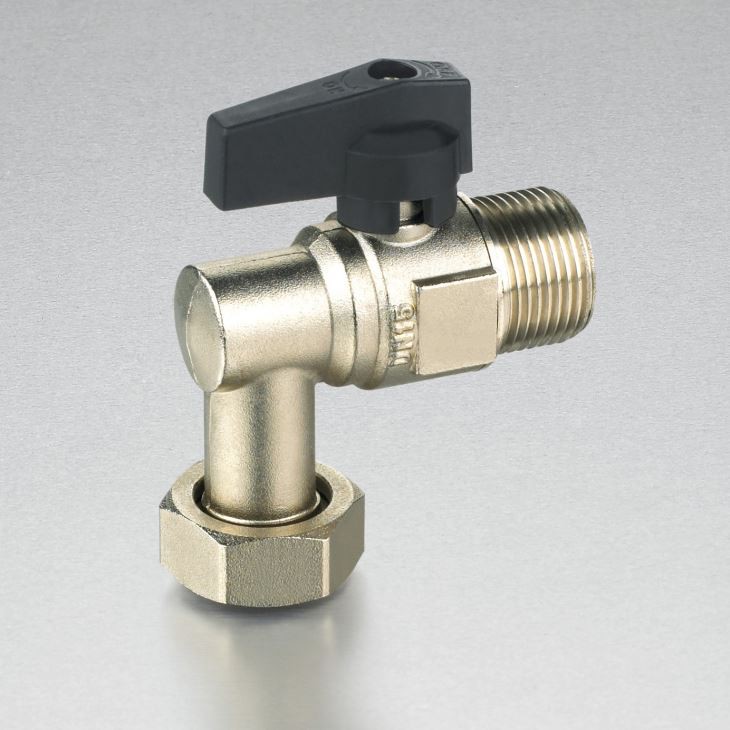

Zawory kulowe często znajdują zastosowanie w zastosowaniach, w których wymagana jest precyzyjna kontrola przepływu, np. w elektrowniach do regulacji przepływu pary lub w systemach HVAC do kontrolowania przepływu wody lub czynnika chłodniczego. Jeśli szukasz zaworu do podłączenia rurociągu, naszePołączenie rurociągu Włochy Trójdrogowy mosiężny zawór kulowymoże być świetną opcją.
Innym zastosowaniem, w którym zawory kulowe sprawdzają się znakomicie, są systemy, w których wymagane jest szybkie odcięcie. Na przykład w systemie przeciwpożarowym można zastosować zawór kulowy, aby w razie potrzeby szybko odciąć dopływ wody. NaszMosiężny zawór kulowy kątowy z filtrem typu trójnikowegojest również dobrym wyborem dla różnych systemów grzewczych i filtrujących.
Wniosek
Podsumowując, zarówno zawory kulowe, jak i zawory kulowe mają swoje unikalne cechy i zalety. Jeśli potrzebujesz zaworu do zastosowań typu załącz-wyłącz, szybkiego odcięcia lub tam, gdzie ważny jest niski spadek ciśnienia i doskonałe uszczelnienie, najlepszym wyborem będzie zawór kulowy. Z drugiej strony, jeśli potrzebujesz precyzyjnej kontroli przepływu, lepszym rozwiązaniem jest zawór kulowy.
Jako dostawca zaworów kulowych mogę zaoferować szeroką gamę wysokiej jakości zaworów kulowych spełniających Twoje specyficzne potrzeby. Niezależnie od tego, czy realizujesz projekt na małą skalę, czy duży projekt przemysłowy, mamy dla Ciebie odpowiedni zawór. Jeśli chcesz dowiedzieć się więcej lub chcesz omówić wymagania dotyczące zaworów, nie wahaj się skorzystać z negocjacji w sprawie zakupu. Jesteśmy tutaj, aby pomóc Ci dokonać najlepszego wyboru dla Twojego systemu.
Referencje
- Crane Co. „Przepływ płynów przez zawory, złączki i rury”.
- Publikacje Amerykańskiego Stowarzyszenia Producentów Zaworów (VMAA).
